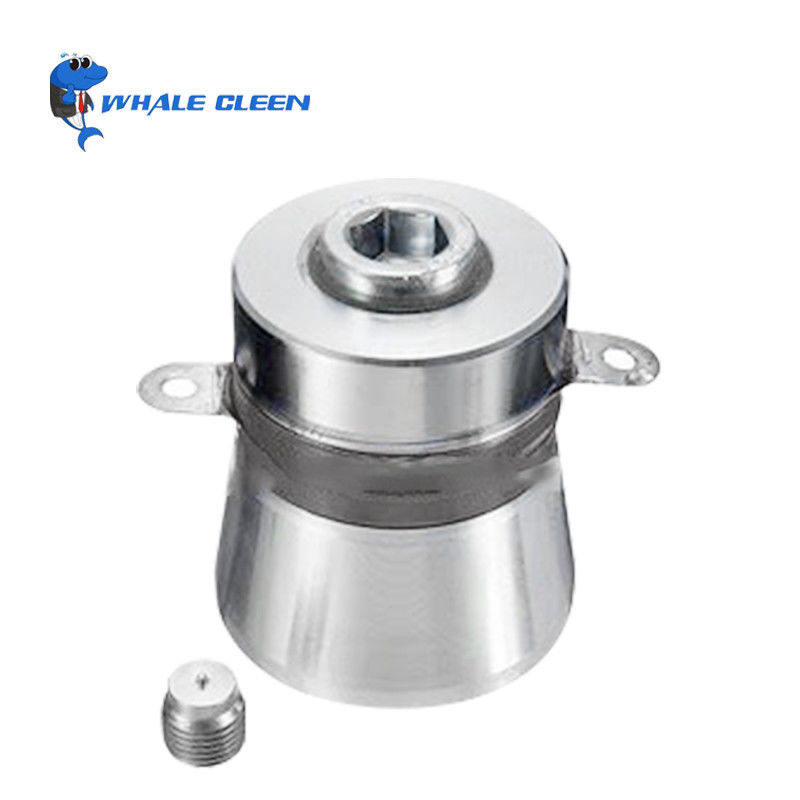

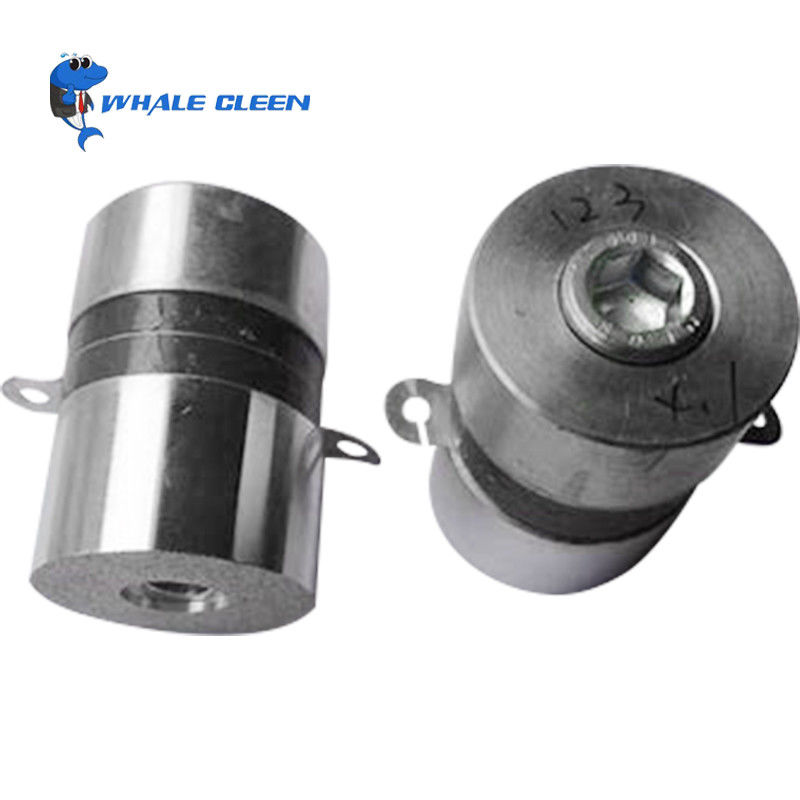

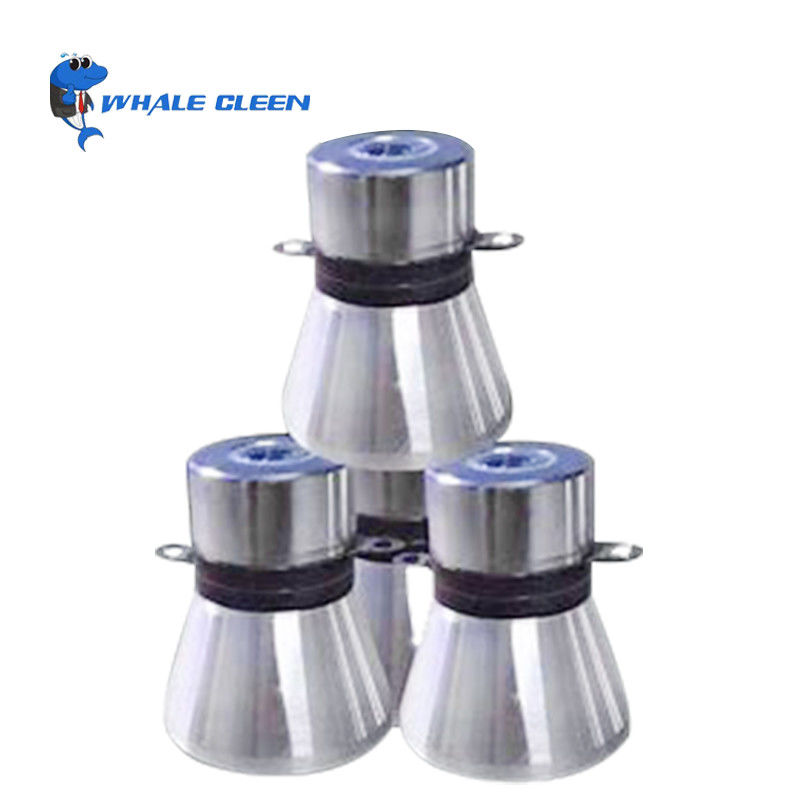

الفولاذ المقاوم للصدأ الهزاز تنظيف بالموجات فوق الصوتية محول الطاقة 50W-100W

هزاز بالموجات فوق الصوتية لآلة التنظيف بالموجات فوق الصوتية مع قوة الموجات فوق الصوتية 50W ~ 100W

جهاز النقل بالموجات فوق الصوتية

يسمى الصوت المتولد فوق مستوى نطاق السمع البشري بالموجات فوق الصوتية.على الرغم من أن الموجات فوق الصوتية تبدأ عادةً عند 20 كيلو هرتز ، إلا أن معظم محولات الطاقة فوق الصوتية تبدأ عند 200 كيلو هرتز.الموجات فوق الصوتية ، التي تشبه في طبيعتها الصوت المسموع ، لها أطوال موجية أقصر بكثير وهي أكثر ملاءمة للكشف عن العيوب الصغيرة.هذه الأطوال الموجية الأقصر هي التي تجعل محولات الطاقة بالموجات فوق الصوتية والموجات فوق الصوتية مفيدة للغاية للاختبار غير المدمر وقياس المواد.

محول الطاقة فوق الصوتي نفسه هو جهاز قادر على توليد واستقبال الاهتزازات فوق الصوتية.يتكون محول الطاقة بالموجات فوق الصوتية من عنصر نشط ودعامة وصفيحة واقية.العنصر النشط عبارة عن مادة كهرضغطية أو مادة بلورية مفردة تحول الطاقة الكهربائية إلى طاقة فوق صوتية.وبعد ذلك تستقبل الطاقة فوق الصوتية مرة أخرى وتحولها إلى طاقة كهربائية.يتم إنشاء نبضة الطاقة الكهربائية من أداة مثل كاشف الخلل.

غالبًا ما تكون الدعامة عبارة عن مادة مخففة للغاية وكثيفة للغاية وتستخدم للتحكم في اهتزاز بلورة محول الطاقة عن طريق امتصاص الطاقة التي تشع من الوجه الخلفي للعنصر الكهروإجهادي.عندما تتطابق المعاوقة الصوتية لمادة الدعم مع تلك الموجودة في البلورة الكهروإجهادية ، تكون النتيجة محول طاقة مخمد بدرجة عالية وبدقة ممتازة.من خلال تغيير مادة الدعم من أجل تغيير الاختلاف في الممانعة بين الدعامة والبلورة الكهروضغطية ، سيعاني محول الطاقة إلى حد ما وقد تكون الدقة أعلى بكثير في سعة الإشارة أو الحساسية.

الغرض الرئيسي من الصفيحة المقاومة للتآكل هو ببساطة حماية عنصر محول الطاقة الكهرضغطية من البيئة.يتم اختيار الواح التآكل للحماية بشكل عام من التآكل والتآكل.في محول الطاقة من النوع الغاطس ، تعمل الصفيحة المقاومة للتآكل أيضًا كمحول صوتي بين عنصر محول الطاقة الكهرضغطية وخط الماء أو الإسفين أو التأخير.

كيف يعمل محول الطاقة بالموجات فوق الصوتية

بالنسبة للظروف التي يتم فيها تشغيل أجهزة التنظيف بالموجات فوق الصوتية ، فإن الإجهاد المسبق الذي يقل عن حوالي 30 ميجا باسكال عادة ما يكون كافياً لحماية المكونات الخزفية لمحول الطاقة.من ناحية أخرى ، إذا كان الإجهاد المسبق منخفضًا جدًا ، فإن الخسائر الميكانيكية المفرطة في الواجهات الخزفية / المعدنية يمكن أن تقلل من الكفاءة.يمكن تقدير الإجهاد المسبق باستخدام مفتاح عزم الدوران ، معاير ضد الشحنة ، لربط البراغي.طريقة القياس هذه بسيطة ، لكنها ليست الأكثر دقة ، وبالتالي يوصى بها في المقام الأول لمحولات الطاقة التي تعمل بالإنتاج والتي من المأمول أن تكون الاختلافات بين المكونات المقابلة لها ضئيلة.الطريقة الأكثر دقة لقياس الإجهاد المسبق هي قياس الشحنة المتولدة في عناصر السيراميك تحت ظروف ماس كهربائى.يسهل المكثف المتصل بالأطراف الكهربائية للمحول وبجهاز قياس الفولتميتر للتيار المباشر قياس الشحنة حيث يتم إحكام ربط كل مسمار.

محولات الطاقة بالموجات فوق الصوتية والمياه

في تطبيقات التنظيف بالموجات فوق الصوتية ، تتحد تأثيرات أبعاد وتكوين خزان المياه ، وحمل المياه ، وسماكة طبقة الترابط التي تلصق محول الطاقة بخزان المياه لتقليل تردد محول الطاقة بشكل طفيف ، مما يؤدي إلى ظهور العديد من العناصر الإضافية. صدى.على الرغم من هذه العوامل السلبية ، فإن محول طاقة جيد التصميم ، مدمج في دائرة جيدة التصميم ، سيعمل بالقرب من تردد الرنين الخاص به.

التجويف

يحدث التجويف عندما يكون اهتزاز سطح محول الطاقة الذي يتداخل مع سائل (عادةً ماء ، ولكن من المحتمل أن يكون خليط مذيب عضوي / مائي في تطبيق التنظيف بالموجات فوق الصوتية) كافياً لإنشاء فراغ جزئي يتجاوز ضغط بخار السائل ، وتتشكل الفقاعات على السطح المهتز.التجويف هو ميزة مرغوبة في التنظيف بالموجات فوق الصوتية أو تطبيقات تبخير السائل ، ولكن من الواضح أنه يجب تجنبها في تطبيقات نقل الإشارات.عند الضغط الجوي ، ومع الماء وحده باعتباره السائل البيني ، عتبة التجويف ، ص_C0(شريط) ، هو:

للترددات من كيلوهرتز إلى عدة مئات من كيلوهرتز (2).إذا تم غمر محول الطاقة ، وكان السطح المهتز عدة أمتار أو أكثر تحت الغلاف الجوي / السطح البيني السائل ، فإن عتبة التجويف تزيد إلى:

يمكن بدء التجويف (J) عند شدة الصوت على السطح المهتز ، في W / cm²، هو:

يمكن تحديد شدة الصوت على السطح المهتز من: (طاقة الخرج الصوتي لمحول الطاقة) (مساحة سطح محول الطاقة).ومع ذلك ، في التطبيق ، لأن عتبة التجويف تتأثر بخصائص محول الطاقة (تردد الإشارة ، وطول النبضة الصوتية ، والتوحيد الصوتي / عدم انتظام الوجه المهتز) وبظروف مختلفة (عمق الغمر ، ودرجة الحرارة ، والهواء المذاب محتوى السائل) ، قد لا يبدأ التجويف حتى تكون الكثافة الصوتية أعلى بكثير ، على سبيل المثال ، بين 0.3 (P_C0+ 0.10 ساعة)²و 0.4 (ص_C0+ 0.10 ساعة)².


تخصيص:





التعليمات:


1. ما الذي يمكنني تنظيفه باستخدام منظفات الموجات فوق الصوتية؟
المعادن مثل الذهب والبلاتين آمنة للتنظيف باستخدام أجهزة الموجات فوق الصوتية.
يمكن أيضًا وضع الأحجار الكريمة الطبيعية الصلبة في منظف بالموجات فوق الصوتية بشرط أن تحتوي على شوائب قليلة ولم يتم معالجتها بالحرارة أو المواد الكيميائية.
على أي حال ، تأكد من سؤال الصائغ في وقت شراء أي قطعة مجوهرات عما إذا كان يمكن تنظيفها باستخدام منظف بالموجات فوق الصوتية.
قد تكون هناك سبائك أو أحجار كريمة غير مناسبة ، أو ربما تم معالجة بعض الأحجار الكريمة ، مما يجعلها أكثر عرضة للخطر في هذه العملية.

2. هل يمكن أن يؤدي التنظيف بالموجات فوق الصوتية إلى تلف الأجزاء؟
يعتبر التنظيف بالموجات فوق الصوتية آمنًا لمعظم الأجزاء ؛على الرغم من أنه في بعض الحالات من الضروري توخي الحذر.على الرغم من أن تأثير آلاف الانفجارات في الثانية قوي جدًا ، إلا أن عملية التنظيف آمنة.
